pc耐力板发生出泡泛白的缘故和解决困难

发布日期：2021-06-23 01:34:01 浏览：272

pc耐力板发生出泡泛白的缘故和解决困难
一、倘若PC耐力板加温時间过长/温度过高，板材便会出泡（温度过高，內部一开始熔化，外部气体进到板材內部）。而一般后半期生产制造不象板材生产加工的状况下由机械设备对温度和加温時间进行精确控制，只有借助人力资源辨别，因而钣金件钣金折弯一般需由经验丰富的专业员工来开展。
二、PC(聚丙稀)板材本身会受潮，（在标准大气压下，23℃，空气相对湿度50%的吸水能力是0.15%）因此，制成品体力板材倘若存放時间较长，一般会吸咐空气中水份，倘若沒有成形前往除水份，成形后商品便会发生气泡和雾水的微孔群，从而伤害外观。为避免水份所导致的异常情况，因而在加温成形前，应将板材用较低温度进行一段时间预干躁，一般可在110℃~120℃的温度设定下来除水份，除水温度不可以高过130℃，以防止板材变松。除去水份的时间延迟取决于板材的水份成份、板材厚薄以及选用的干躁温度。

热弯时不注意得话很容易造成出泡、发白的情况，理应如何避免呢？
pc耐力板裁剪

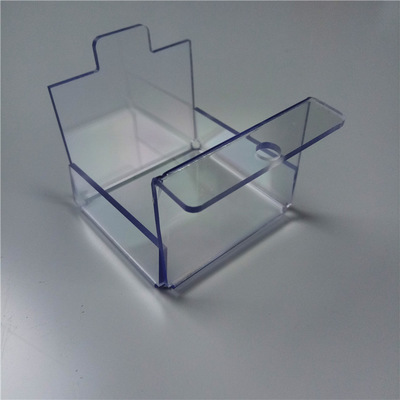

至少弯曲半径为板材厚薄的三倍，可以调整加温地域的总宽以得到不一样的弯曲半径。对于精密加工或大中小型产品的生产加工，建议运用两边带有温度操纵仪的钣金件折弯设备。可以做一个简单的定型固定支架，使板材在原先地区致冷以降低挠度值。
一部分加温会导致商品中导致内应力，除此之外对于热弯的板材要特别注意化工产品的运用。在一切情况下，都建议先做一下一件样品，有利于精确测量钣金件钣金折弯操作过程的可行性方案和合适的制作工艺规范。

【责任编辑】：苏州炳辉塑胶科技有限公司 http://binghuipc.com 转载请注明出处

上一篇：为何耐力板比一般的好？下一篇：怎样防止PC耐力板热弯机折弯后出泡/泛白？
